測量泄漏電流和測量絕緣電阻類似，試驗加壓部位相同，只需將兆歐表換為直流耐壓設備即可。詳細可致電：027-87771780
變壓器泄漏試驗的電壓標準
|
繞組額定電壓KV |
2～3 |
6～15 |
20～35 |
35以上 |
|
直流試驗電壓KV |
5 |
10 |
20 |
40 |
油浸變壓器泄漏繞組泄漏電流允許值μA
|
額定電壓KV |
泄漏電流許值μA |
|||||||
|
2～3 |
11 |
17 |
25 |
39 |
55 |
83 |
125 |
170 |
|
6～15 |
22 |
33 |
50 |
77 |
112 |
166 |
250 |
310 |
|
20～35 |
33 |
50 |
74 |
111 |
167 |
250 |
400 |
570 |
|
35以上 |
33 |
50 |
74 |
111 |
167 |
250 |
400 |
570 |
|
溫度℃ |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
1．工具選擇
直流耐壓設備
2．步驟
(1)高壓對低壓及地的泄漏電流，如圖1、2所示
緩慢升壓至試驗電壓，并密切注意傾聽放電聲音，密切觀察各表計的變化，在高壓端讀取1min的直流電流值，并記錄；

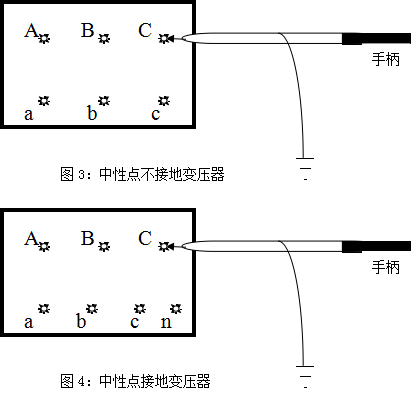

(2)用放電棒分別對ABC接地充分放電,如圖3和圖4所示；

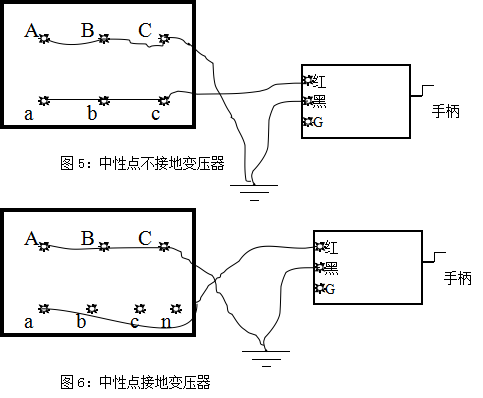

(3)低壓對高壓及地的泄漏電流，如圖5、6所示
緩慢升壓至試驗電壓，并密切注意傾聽放電聲音，密切觀察各表計的變化，在高壓端讀取1min的直流電流值，并記錄；
(4)用放電棒分別對abc接地充分放電,如圖3和圖4所示。
