油浸變壓器繞組絕緣電阻的允許值MΩ

1．工具選擇

額定電壓≥1KV：2500V、120mm刻度盤、量程10000MΩ以上、準確度1.5級兆歐表

額定電壓≤1KV：1000V兆歐表

2．步驟

(1)斷開變壓器外側電源開關；

(2)用放電棒分別對ABC和abc接地充分放電,如圖1和圖2所示；

(3)擦拭變壓器瓷瓶；

(4)搖測高壓側ABC對地絕緣電阻，如圖3和圖4所示

1. 短接abc三相，并接地；

2. 短接ABC三相，并對地遙測絕緣值；

3. 記錄R₁₅和R₆₀的數據。

4. 在10～30℃時，35～60KV級變壓器的吸收比≥1.2；110～330KV級變壓器的吸收比≥1.3

(5)用放電棒分別對ABC接地充分放電,如圖1和圖2所示；

(6)搖測低壓側abc對地絕緣電阻，如圖5和圖6所示

1. 短接ABC三相，并接地；

2. 短接ABC三相，并對地遙測絕緣值；

3. 記錄R₁₅和R₆₀的數據。

4. 在10～30℃時，35～60KV級變壓器的吸收比≥1.2；110～330KV級變壓器的吸收比≥1.3

(7)用放電棒分別對abc接地充分放電,如圖1和圖2所示；

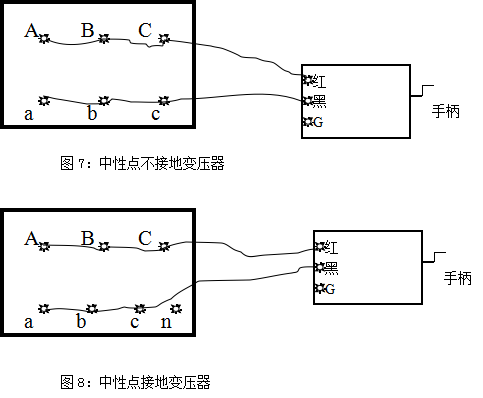

(8)搖測高壓對低壓絕緣電阻，如圖7、8所示
