變壓器的空載電流和空載損耗通過空載試驗時可以來測量的。變壓器是電力設備系統中不可缺少的機械設備，對變壓器運行前進行試驗是為了確保變壓器的質量已經安全運行，也是對電力系統安全運行的一種檢測手段。其中變壓器空載試驗又是一種不可或缺的試驗，本文通過武漢劃定高科的技術人員總結出變壓器進行空載試驗時的操作方法。

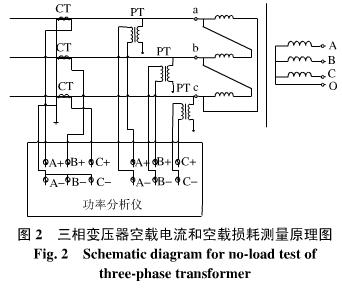

變壓器的空載試驗方法：從變壓器的一側繞組（一般為低壓側繞組）施加額定頻率的額定電壓（應盡可能為對稱的正弦波電壓），其他繞組全部開路，在此條件下測量損耗和電流。通過空載試驗測量空載損耗和空載電路，看其是否符合產品的有關標準和技術條件要求，也可以通過測量結果檢查變壓器鐵芯磁路中的局部或整體缺陷。單相變壓器空載試驗接線圖如圖1。對于三相變壓器，有三表法接線方法或兩表法接線方法。為減少損耗測量的不確定度，應使用三表法接線方式，具體見圖2。

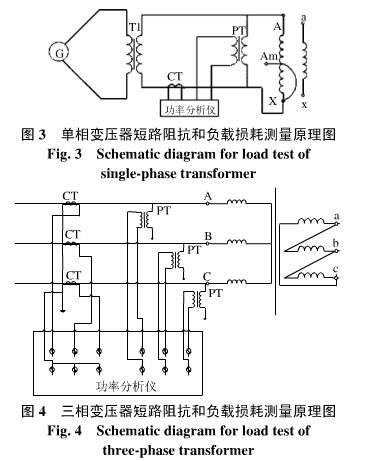

變壓器的短路阻抗和負載損耗通過負載試驗來測量。變壓器負載試驗方法為：在額定頻率下，將額定頻率下近似正弦的額定電流施加在一個繞組上，零一個繞組用足夠大截面的導體短路（三繞組變壓器的非被試繞組應開路）。在此條件下測量損耗和短路阻抗。通過負載試驗測量負載損耗和短路阻抗，看其是否符合產品的有關標準和技術條件要求，同時也可以根據測量結果檢查變壓器結構和制造商的缺陷。具體實施時，通常是將被試繞組中的低壓繞組短路，從高電壓繞組施加電壓。試驗接線原理圖如3、4所示。

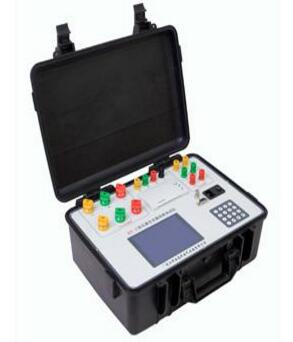

這兩種是電力變壓器損耗測量比較常用的方法。在進行測量時候還需要準備相應的檢測設備，BTC-H變壓器空負載損耗測試儀按照 JB／T501－91《電力變壓器試驗導則》和GB1094－96《電力變壓器》的技術標準要求, 能同時測量單相或三相電力變壓器的交流電壓有效值，電壓平均值、有效值、有功功率、功率因素和頻率等電量參數，測量精度為0.1級，智能化、專業化設計、適用于電力變壓器空載、負載、感應等試驗的測試，是傳統指針式儀表的理想換代設備。
