斷路器試驗(yàn)SF6氣體含水量的測(cè)量及水分處理。氣體含水量的測(cè)量方法主要有露點(diǎn)法和電解法兩種。露點(diǎn)法的測(cè)量原理是當(dāng)測(cè)試系統(tǒng)溫度略低于被試品氣體中水蒸氣飽和溫度時(shí)（即露點(diǎn)），水蒸氣凝結(jié)，通過光電轉(zhuǎn)換輸出信號(hào)。

SF6檢測(cè)中電解法的原理是被測(cè)SF6氣體通過電解池，水被P₂O₅薄膜吸收，同時(shí)被電解。根據(jù)氣體定理和庫(kù)侖電解定理計(jì)算出1×10^-6水消耗的電流數(shù)，從指示儀表直接讀出含水量。

含水量超標(biāo)的原因

（1）生產(chǎn)廠家組裝斷路器時(shí)，瓷套、滅弧室元件、拉桿等部件干燥不徹底。

（2）斷路器的密封嚴(yán)實(shí)性不夠，運(yùn)行中有水分進(jìn)入。雖然SF6斷路器內(nèi)的工作壓力高于大氣壓，但其中水分的分壓力遠(yuǎn)比大氣中水蒸氣的分壓力低，壓力差有幾倍至幾十倍，水蒸氣的分子直徑比SF6氣體分子直徑小，故防止水蒸氣侵入比防止SF6氣體滲漏所要求的密封性更高。

（3）設(shè)備在現(xiàn)場(chǎng)組裝時(shí)進(jìn)入水分，或是在充補(bǔ)氣時(shí)SF6氣體含水量偏高和充氣管路吸附有水分，都會(huì)造成斷路器中SF6氣體含水量超標(biāo)。

含水量超標(biāo)處理工藝

（1）利用回收裝置將已充SF6氣體回收。

（2）對(duì)斷路器抽真空，當(dāng)真空度達(dá)133.32Pa以下計(jì)時(shí)。

（3）維持真空至少30min。

（4）停泵并與泵隔離，靜止30min后讀取真空度A值。

（5）再靜止5h，讀取真空度B值，要求B值減A值的差小于66.66Pa（極限允許值133.32Pa），否則應(yīng)檢漏處理并重復(fù)（3）、（4）、（5）步驟。

（6）對(duì)斷路器充合格的SF6氣體至0.05~0.1Pa，靜止12h后測(cè)量含水量應(yīng)小于450×10^-6（V/V），可認(rèn)為處理合格。若大于450×10^-6，應(yīng)重新抽真空，并用高純氮N₂（99.999%）充至額定值，進(jìn)行內(nèi)部沖洗。

（7）若含水量低于450×10^-6（V/V），可將氣體充額定值，靜止12h以上，測(cè)量含水量應(yīng)不大于150×10^-6（V/V）。

非額定壓力下含水量估算

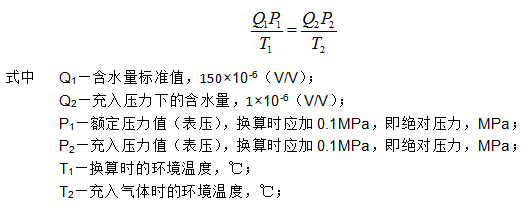

SF6氣體在非額定壓力時(shí)的含水量，可用下式進(jìn)行計(jì)算，并通過換算來驗(yàn)證含水量是否合格。

有關(guān)產(chǎn)品購(gòu)買、信息咨詢、技術(shù)資料等歡迎致電：027-87771780 或是
