一、移動車載監控組成
車載監控構架由車載終端、傳輸網絡和監控中心組成三層聯網式綜合監管系統，提供車輛防盜、反劫、行駛路線監控、車內車外視頻圖像實時無線傳輸、事故快速響應、呼叫指揮等功能，以解決現有車輛的動態管理問題。
車載監控采用車輛安裝車載視頻服務器，外接3——4個攝像機。視頻服務器通過EDGE/Wi-Fi網絡，監控中心能夠?qū)囕v內的圖像進行實時監控和傳送，并采用了雙碼流技術，本地錄像采用D1分辨率，網絡傳輸采用CIF/QVGA/QCIF分辨率，實現本地編碼存儲和遠程存儲。
車載監控系統主要組成分為：車載終端（車載視頻服務器）、監控中心、傳輸網絡等。
1.車載終端

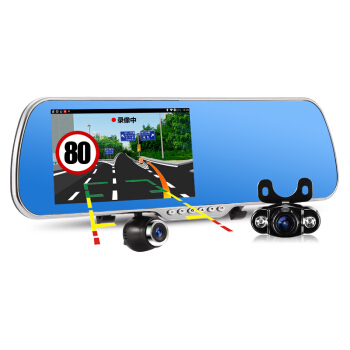

車載終端是車輛監控管理系統的前端設備，一般隱秘地安裝在各種車輛內，車載終端設備主要由車載視頻服務器、LCD觸摸屏、外接攝像機、通話手柄、汽車防盜器等各種外接設備組成。
車載視頻服務器采集音視頻信號并壓縮為數字流，通過cdma20001x等無線網絡傳輸?shù)接脩舯O(jiān)控中心，達到遠程監控、應急指揮的目的。車載視頻服務器需要的是雙碼流同時編碼，包括本地獨立的錄像碼流和網傳碼流。
用戶需要提取視頻監控的數據，可以采用兩種方式：一是通過車載終端USB端口，二是遠程調取。
2．監控中心
監控中心是調度指揮系統的核心，是遠程可視指揮和監控管理平臺，對所有現場車輛監控，實現音視頻雙向交互指揮，監控中心的電子地圖上就可以顯示車輛所在的直觀位置，并通過無線網絡對車輛進行監控設置，例如通過配置云臺，可以遙控車載前端攝像機。
同時可實現監控中心對可控范圍的運營車輛進行實時、集中、直觀地監控和調度指揮，并能與110、119接處警中心聯動以便在發生警情時及時出動警力到達現場，保障應急處理的效率。
3．傳輸網絡
與采用有線網絡的固定監控有所不同，車載監控只能依賴于無線網絡，中國電信移動網絡是適用于廣域無線網絡音視頻數據傳輸?shù)木W(wǎng)絡方式。
